地磅廠家關于家庭多用途人體秤簡介

一種具有國家計量標志的 EB9341 型家庭多用途人體秤，外形如圖 1 所示。該秤最大秤量為150kg(分度值 100g)，采用二節 1.5VAAA 電池供電。該秤除了能用于人體稱重(顯示 kg)外，還可顯示上/下午實時時間(AM/時.分.秒和 PM/時.分.秒，參見圖 1)；還可經轉換按鍵開關 S2 選擇顯示實時溫度(參見圖 3a)，很實用。

一、電路簡介:

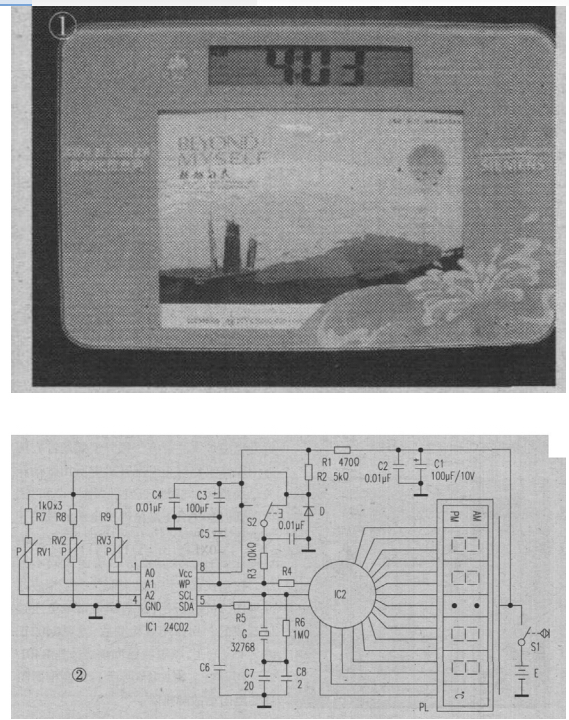

具體電路見圖 2 所示。

1.控制電路:(參見圖 2)?？刂齐娐酚?/span> IC1(24C02)等構成。IC1 的三個輸入端 A0.A1.A2，分別輸入稱重電子傳感器 RV1.RV2.RV3 感知的壓力信號 P0.P1.P2(雖然該秤有四個壓力傳感器，但實際只取用其中三個壓力傳感器所輸出的壓力電信號，經 ICl 處理并取其平均值。最后量化形成一次稱重值并顯示出來。

IC1(24C02)是一種 2K 位(256×8[2Kbits]串行存儲器 I2C 總線，八腳封裝。工作在 1MHz、標稱工作電壓(2.7V～5.5V)；10MHz.時工作電壓為 1.8V。當 VCC 為 3V 時供電電流為 2，1mA)。

其①、②、③腳分別為輸入端 A0、A1、A2；④腳為 GND；⑧腳為 VCC；⑤、⑥、⑦腳分別為 SCA 串行數據輸入/輸出端、SCL 串行時鐘端、WP 寫保護端。引腳電容 8PF。

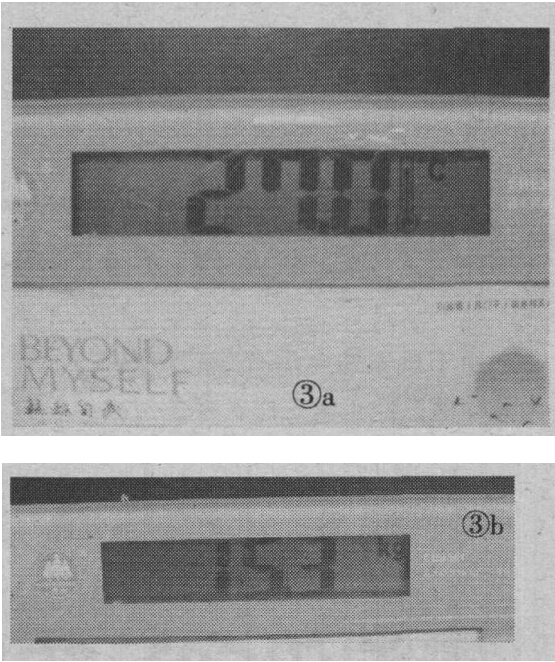

2.顯示電路:該電路由一種專用貼膠顯示 IC2 等構成，顯示窗左邊為 AM(上午)/PM(下午)；中間為四個 20mm 數字顯示窗及其中間的秒信號閃動符(見圖 1)；右側為 kg 符或溫度符(見圖 3a、3b)。

合成顯示屏整體。其中 AM 及 PM 的時.分.秒(閃顯秒信號)，可長時間不間斷顯示。當按通轉換開關鍵 S2，可立即轉換為顯示溫度(或重量)，約 10 秒鐘后又自動返回顯示時間。
